- 產品名稱：精巧型壓力變送器
- 瀏覽：
- 添加時間：2016-06-07 18:58:05
- 推薦度：
介紹：
※產品描述
SW308壓力變送器采用硅壓阻式隔離膜充油芯體作為信號測量元件，信號處理電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠。
※技術參數
| 量程范圍 | -0.1．．．0~0.01．．．~100MPa |
| 允許過載 | 小于等于額定量程的1.5倍或110MPa（取小值） |
| 壓力類型 | 表壓、J壓、密封參考壓型 |
| 準確度 | ±0.25%（典型） ±0.5%（大） |
| 長期穩定性 | ±0.1%F.S/年（典型） ±0.2%F.S/年（大） |
| 零點溫度漂移 | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） |
| 滿度溫度漂移 | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） |
| 工作溫度 | -20℃~80℃ |
| 貯存溫度 | -40℃~120℃ |
| 供電電源 | 15～30VDC（本安型經放心柵供電） |
| 輸出信號 | 4～20mA 0～10/20mA 0/1～5VDC |
| 壓力接口 | M20×1.5 G1/2或用戶自選 |
| 外殼材質 | 不銹鋼1Cr18Ni9Ti |
| 膜片材質 | 316L |
| O型密封圈 | 氟橡膠 |
| 電纜 | 聚乙烯 |
| J緣電阻 | 100MΩ 100VDC |
| 外殼防護等J | IP65 |

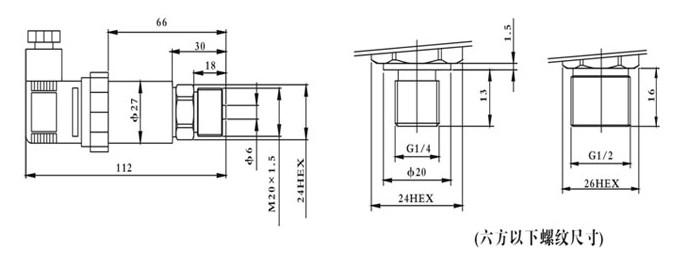

※尺寸
※產品選型
| SW308 | 精巧型壓力變送器 | ||||||||
| SW328 | 精巧型高壓壓力變送器 | ||||||||
| SW318 | 精巧型微壓壓力變送器 | ||||||||
| SW308W | 精巧衛生型壓力變送器 | ||||||||
| SW308G | 精巧型高溫壓力變送器 | ||||||||
量程 （0～X）kPa/MPa | 測量范圍：-0.1...0～0.01...100MPa X：實際測量量程 | ||||||||
| 代號 | 輸出信號 | ||||||||
| E | 4～20mADC | ||||||||
| F | 1～5VDC | ||||||||
| J | 0～5VDC | ||||||||
代 號 | 結構材料 | ||||||||
| 隔離膜片 | 接口 | 殼體 | |||||||
| 22 | 不銹鋼316L | 不銹鋼 | 不銹鋼 | ||||||
| 24 | 不銹鋼316L | 不銹鋼316L | 不銹鋼316L | ||||||
| 25 | 鉭 | 不銹鋼 | 不銹鋼 | ||||||
| 35 | 鉭 | 哈氏合金 | 不銹鋼 | ||||||
| 代號 | 附加功能 | ||||||||
| A | 接插件連接輸出 | ||||||||
| B | 電纜線連接輸出 | ||||||||
| M3 | LCD數顯表頭 | ||||||||
| M4 | LED數顯表頭 | ||||||||
| C1 | M20*1.5外螺紋 | ||||||||
| C3 | G1/2外螺紋 | ||||||||
| G | 表壓 | ||||||||
| A | J壓 | ||||||||
| SW系列 | （0-100）MPa | E | 22 | BM3C1G | 完整選型 | ||||
